Rijtuig inzien
Rijtuig beschrijving

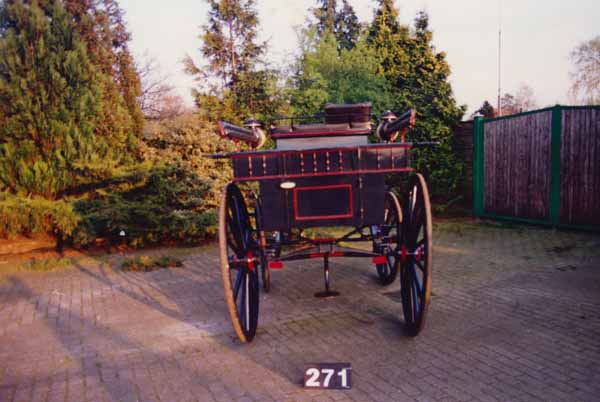

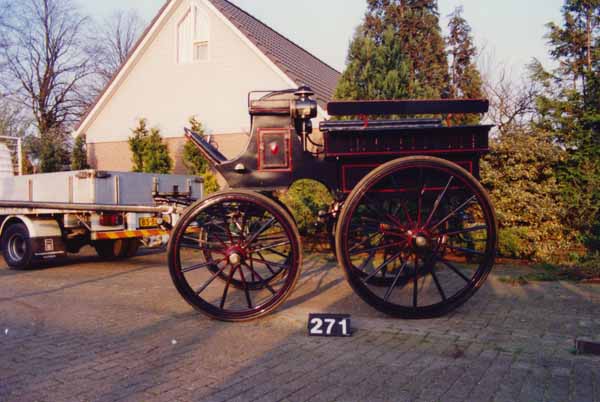

Koets Docnr: 271
Documentatie datum: 1993-04-20
Soort: Wagonette Brik
Type:
Gebruik: Familie gerei
Herkomst: Frankrijk
Bouwer: Neuman
Plaats: Paris
Bouwjaar ca.: 1905
Kap: nvt
Zitplaatsen: zes plus twee
Bijzonderheden:
Neumann Paris Martinaine/Angers
Kleuren & Materiaal
Koetswerk: Lameris Blauw
Wielen: Lameris Blauw
Biezen: Donker rood
Ijzewerk: Zwart/rood
Bekleding: zwart
Materiaal bekleding: Leder
Wielen
Aantal wielen: vier
Wielen beslag: rubber
Wielen velgbreedte in mm: 50 mm
Wielen constructies: Segmenten
Wielen basis in mm: 1470 mm
Diameter voor in mm: 1050 mm
Diameter achter in mm: 1300 mm
Spaken voor: 12
Spaken achter: 14
Spoorbreedte voor in mm: 1350 mm
Spoorbreedte achter in mm: 1350 mm
Opmerkingen
Neumann Paris
Veersystemen & remmen
Veersysteem voor: Vol ellips
Veersysteem achter: Denet vering
Rem systeem: Draairem
Rem plaats: rechtsvoor
Assen
Soort: Collins Patent as
Dikte in mm: 45
Fabrikant: Neumann Paris Martinaine/Angers
Merktekens: geen
Bijzonderheden assen:
| Naam | Links voor | Rechts voor | Links achter | Rechts achter |
|---|---|---|---|---|
| Serienummer | 9342L | 9342 | 9342 | 9342 |
| Stofdop | zie op | zie opm. | J9342 | K9342 |
| Contramoer | L9342 | M9342 | J9342 | K9342 |
| Stelmoer | L9342 | M9342 | J9342 | K9342 |
| Sluitdop | L9342 | 9342 | 9342 | - |
| Naafbus | - | - | - | - |
| As | - | M | J | K |
| Buitenmaat lederenschijf in mm: | 60 | 70 | 70 | 70 |
| Binnenmaat lederenschijf in mm: | 45 | 45 | 45 | 45 |
